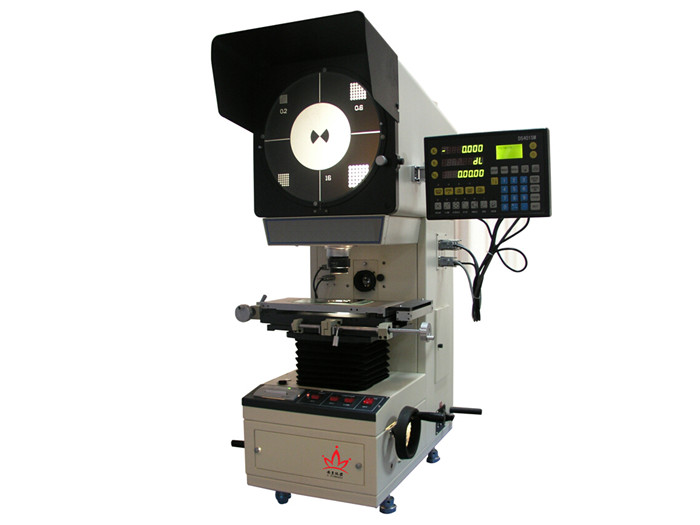

產品名稱： AH22050絕緣外被壁厚投影儀（數顯式）
發布日期： 2015-08-10
點擊數： 7966
詢價： 點擊產品詢價
二維碼：
產品詳情
全數字式測量投影儀是光、機、電一體化的精密高效測量?jī)x器，分反像與正像兩種，廣泛用干機械、儀表、電子、
輕工等行業，院校、研究所以及計量檢 定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。儀器光學系統品質優良，物鏡成像清晰，放大倍倍率準確，在透射光照明下，輪廓測量誤差小干0.08％；測量示值誤差可達(3+L／75)μm，L為被測量長度(單位：mm)
標準：·GB/T 2951.11 -2008
技術參數：
|
工 |
金屬臺尺寸 |
320X220 |
|||
|
玻璃臺尺寸 |
￠190 |
||||
|
X座標行程 |
150 |
||||
|
Y座標行程 |
50 |
||||
|
Z座標行程（調焦用）（mm） |
80（調焦） |
||||
|
儀器測量精度 |
4+L／50 |
||||
|
X，Y座標數顯解析度 |
0.001 |
||||
|
投影屏 |
尺寸 |
|
￠312，使用范圍>￠300 |
||
|
投影旋轉范圍：0~360° |
|||||
|
旋轉角度數顯解析度：1° |
|||||
|
物鏡 |
放大倍數 |
10X（標配） |
20X（選配） |
||
|
物方視場 |
￠30mm |
￠15mm |
|||
|
物方工作距 |
85.17mm |
81.94mm |
|||
|
數據處理系統 |
3000型多功能數據處理系統 |
||||
|
儀器照明 |
透射與反射照明光源均為24V，150W鹵鎢燈 |
||||
|
儀器電源 |
220V（AC），50/60HZ，總功率350W |
||||
|
冷卻方式 |
強制風冷（3只軸流風扇） |
||||
|
外形尺寸 |
長*寬*高 |
720*390*1100 |
720*390*1100 |
||
|
儀器重量 |
單位：kg |
175 |
175 |
||
